德國IDEAL-Werk網焊機

鐵絲網或鋼絲網圍欄生產線上，每次更換產品規格（網孔尺寸、線徑、寬度）需要停機手動調整焊頭間距和電極位置，每次換型耗時通常在30-90分鐘之間，直接導致設備綜合效率（OEE）下降10-15%。德國IDEAL-Werk網焊機GA型網焊機通過模塊化焊接橫梁和電動伺服快換機構，可在5分鐘內完成全幅焊接氣缸的同步重新定位，無需工具即可在15種預設網孔規格之間切換。赫爾納供應，德國總部直接采購，近30年進口工業品經驗，原裝產品，支持選型，提供一對一解決方案。

制造商背景

IDEAL-Werk C.+E. Jungeblodt GmbH & Co. KG成立于1923年，總部位于德國利普施塔特（Lippstadt），是一家由Jungeblodt家族持有并進入第三代經營的中型企業。公司的核心競爭力集中在電阻焊領域（Widerstandsschwei?en），產品范圍涵蓋線材、絞線、木工和金屬帶鋸的焊接、線材加工、金屬板材產品制造以及帶材連接。IDEAL-Werk通過了ISO 9001:2000質量管理體系認證（截至2017年），同時也是德國VDKM（線纜機械制造商協會）成員。該公司還獲得“德國未來世界市場領者”榜單入選資格，并在“Top 100”創新競賽中獲得勛章，位列德國100創新性的中型企業之一。截至2024年，IDEAL-Werk年銷售額約4000萬歐元，全球員工180人（其中德國170人）。公司在美國伊利諾伊州Rockford設有IDEAL Welding Systems L.P.分公司。

產品類型

· GA系列網焊機（Mesh Welding Machine）? — 用于鋼絲網、鐵絲網的自動化電阻焊接，屬于IDEAL的核心模塊化產品系列

· BSS系列/BAS系列對焊機 — 用于連接帶鋸條和鋼帶的對接電阻焊機，BSS 040是典型型號

· LBS系列弧焊機 — 帶弧焊機

· AS系列閃光焊機 — 主要用于線材、棒材的閃光對焊

· CSR系列夾具焊接機（Versaweld™）? — NC坐標式焊接機，適用于板材與線材組合工件

· DS/LS系列拉絲機及電纜焊機 — 用于鋼絲拉絲廠和電纜廠的焊接設備

· FST/FSZ/FSW系列門、柵欄、框架焊接機 — 圍欄與框架構件的專用焊接設備

· FSD系列生產線焊接機 — 與GA系列并列的在線生產焊接系統

· QSE/MWP系列網片焊接機 — 用于生產建筑網片的專用焊接機

主要型號

· GA 605 — 緊湊型網焊機，可焊接線徑1.6 mm至6 mm，配備觸控屏

· GA 800系列 — 柵欄生產線，交流機型，模塊化設計，支持多種圍欄類型快速切換

· GA 100系列 — 模塊化焊接橫梁機型，以焊接氣缸快速調節著稱

· GAM系列 — 采用中頻（MF）焊接技術，電流精確調節，焊縫表面質量較高

· BSS 040 — 鋸帶/鋼帶對接電阻焊機，無需焊料，自動控制焊接過程

· LSF 006 — 絞線焊機

· CSR 102 Versaweld™ — NC坐標式夾具焊機

· DD0 104 — 雙壓力焊接機，用于拉絲廠的線材接頭焊接

· STS 020 — 雙壓力焊接機，非鐵金屬線材接頭焊接

產品概述

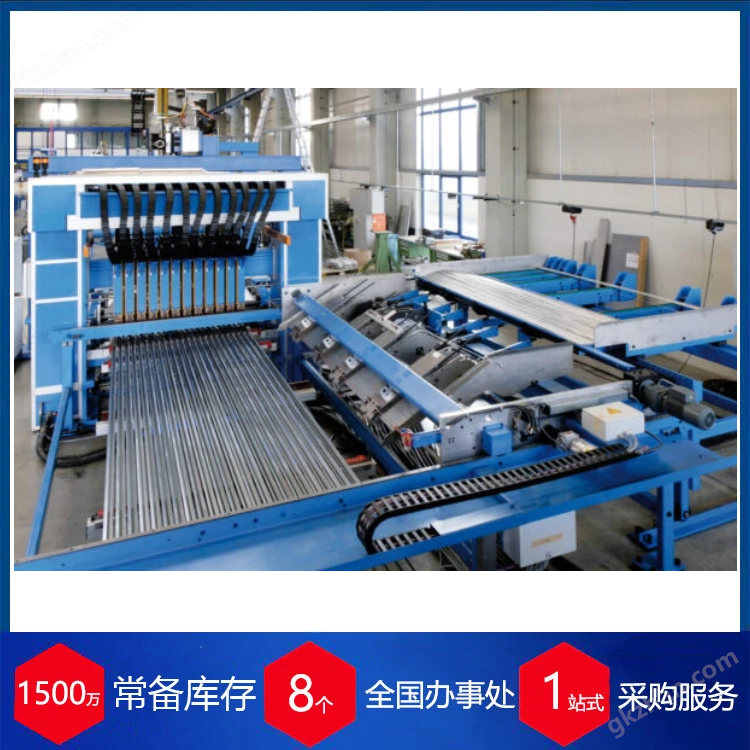

德國IDEAL-Werk網焊機GA型網焊機是一個模塊化焊接平臺，由焊接橫梁、下電極底座、氣動或伺服驅動焊接氣缸、變壓器及控制系統組成。機器采用電阻焊原理：電流通過上下電極在被搭接的縱橫鋼絲交叉點處產生焦耳熱，使接觸面金屬熔化并在電極壓力下形成熔核。GA系列支持交流（AC）和中頻（MF）兩種焊接電源方案，后者用于更精確的電流控制和更優的表面質量。GA 605在該系列中屬于緊湊型入門配置，配備圖形化觸控界面，可處理1.6 mm至6 mm的鋼絲直徑，網孔尺寸和網寬可根據客戶需要定制。

核心參數（基于GA 605及GA系列通用規格）?

工作原理與結構特點

GA型的焊接橫梁上沿X軸方向布置了若干獨立的焊接氣缸和電極夾具。橫向鋼絲由送絲機構在焊接工位定位后，縱向鋼絲通過步進送料驅動到達預設間距位置。橫梁下降使上下電極閉合壓緊鋼絲交叉點，變壓器通電產生焊接電流，持續數毫秒后熔核凝固，橫梁抬起。整機采用模塊化結構，每個焊接氣缸組件可以沿橫梁導軌獨立移動，通過伺服電機或手動定位在不同網孔尺寸孔位上。下電極底座同樣可分段調節。這種分體式設計使得所有電極無需整體拆裝即可完成網孔間距變更，比焊接橫梁整體更換的方案縮短70%以上換型停工時間。

優勢特點

模塊化焊接氣缸+電動快換定位系統 — 從建筑網片（150×150 mm）切換到圍欄網片（50×200 mm）時，操作員在觸摸屏上選擇目標規格，所有焊頭自動移位就位，全過程≤5分鐘，不需任何扳手：傳統的整體式焊接橫梁在改變網孔尺寸時需要松脫固定螺栓、重新定位每個焊頭模塊并用千分尺校準，換型時間在40-90分鐘之間。GA型從設計上允許每個焊接氣缸獨立伺服定位，錯誤裝夾導致?lián)p壞電極的風險同步消除。

可選配中頻逆變焊接電源（GAM系列）替代工頻交流電源 — 在同一切勿鐵絲（φ4 mm）上焊接時，中頻電源的焊接電流上升速度比交流方案快約3倍，飛濺減少約50%，兼顧低碳鋼絲和鍍鋅鋼絲：交流方案在焊接低電阻接觸條件的鍍鋅鋼絲時容易產生過度飛濺和鋅層燒損。GAM系列的中頻技術將焊接頻率提升至1000 Hz以上，熱影響區寬度比交流焊接減小30%，焊縫周圍鍍鋅層損傷區域從5-6 mm收縮到2-3 mm。

觸控圖形化界面+預設參數數據庫（可達15+組配方） — 新操作員在培訓1小時之后即可獨立操作完成產品切換，不需依賴專職技師調機：工業焊接廠面臨的技術工人短缺問題直接約束了產線彈性。GA型的配方參數（焊接電流、電極壓力、焊接時間、網孔尺寸、送料步距）以產品編號存儲于PLC，選擇配方號后機器自動調出全部參數并執行焊頭定位，焊接結果重復性由閉環監測保證。

IDEAL 4.0聯網能力（OPC-UA兼容） — 實時采集每臺焊點的焊接電流、電極位移、每班產量等超過30個過程變量，接入工廠MES系統后實現焊接質量的100%可追溯：傳統焊機在質檢環節需要人工抽樣進行剝離試驗或拉力測試，漏檢風險高。GA型集成的傳感器和OPC-UA接口可每6秒產出一個焊接數據包，在焊接結束時已經完成該點位的質量判定，并存檔至中央數據庫，不需要后續人工復檢。

低噪音設計 + 全封閉防護罩殼 — 在工業廠房距離操作工位1米處測得噪聲級低于75 dB(A)（參照GA型典型安裝環境），符合德國BGI 702標準，不需要為操作員購買單獨的隔聲防護室：金屬網焊接過程中電極沖擊和變壓器嗡鳴產生的脈沖噪聲長期暴露會導致操作員累積性聽力損傷。GA型的焊接工位設計通過減振底座和降低機械沖擊行程將噪聲峰值控制在工業區常規聽力保護要求之內。

主要應用

建筑用鋼筋網/焊接網片生產：在預制構件廠的混凝土配筋網片生產線上，GA型焊接機的縱向線材送料系統以0.5-2.0 m/s的速度將盤條冷拔鋼絲送入焊接工位，焊接完成后經陣列剪切機構切成定制尺寸的網片，可直接吊裝進混凝土澆筑模具。該應用要求焊接節點剪切強度達到鋼筋母材抗拉強度的60%以上，GA型的電阻焊熔核能夠滿足德國DIN 488標準對BSt 500級鋼筋網的焊接要求。

圍欄與安全柵欄生產：圍欄制造廠需在同一臺機器上交替生產車庫大門欄柵（線徑3 mm×間距50 mm）、高速路護欄網（線徑4.5 mm×間距100×200 mm）和畜牧用鋼絲圍欄（線徑2.5 mm×間距300×300 mm）。GA型模塊化橫梁在配方式切換模式下的換型時間只相當于產品批量的1-2%，使得圍欄廠可以維持最小起訂量低于100 m2的經濟性，實現從大宗標準化生產向客戶化定制生產的柔性切換。

工業倉儲用貨架擱板/金屬絲層板制造：在電商物流倉庫用的金屬絲網貨架板生產線上，GA型焊接機將φ3-5 mm的橫向承重鋼絲與φ6-8 mm的邊框支撐主筋焊接成整體結構。焊接熔核除了需要提供足夠的承重（靜態載荷≥200 kg/m2）外，還需要無毛刺、無銳邊，以便后續表面熱浸鍍鋅處理時不產生漏涂區域。
